I rätt värmepumpssystem kan avloppsvattnet kylas ned till kallvattentemperatur.
För värmepumpssystem
iNEX GK kopplar avloppet till värmepumpen.
En robust rostfri spillvattenvärmeväxlare för projekt där köldbärarflöden, installation och systemintegration kräver mer än en passiv tappvattenlösning.
Snabbfakta
När spillvattnet ska arbeta tillsammans med värmepumpen.
Standardutförande för avloppsrör i DN 100.
Sekundärsidan utförs med utvändig gänga 50.
Egenutvecklad konstruktion för robust drift och enkel inkoppling.

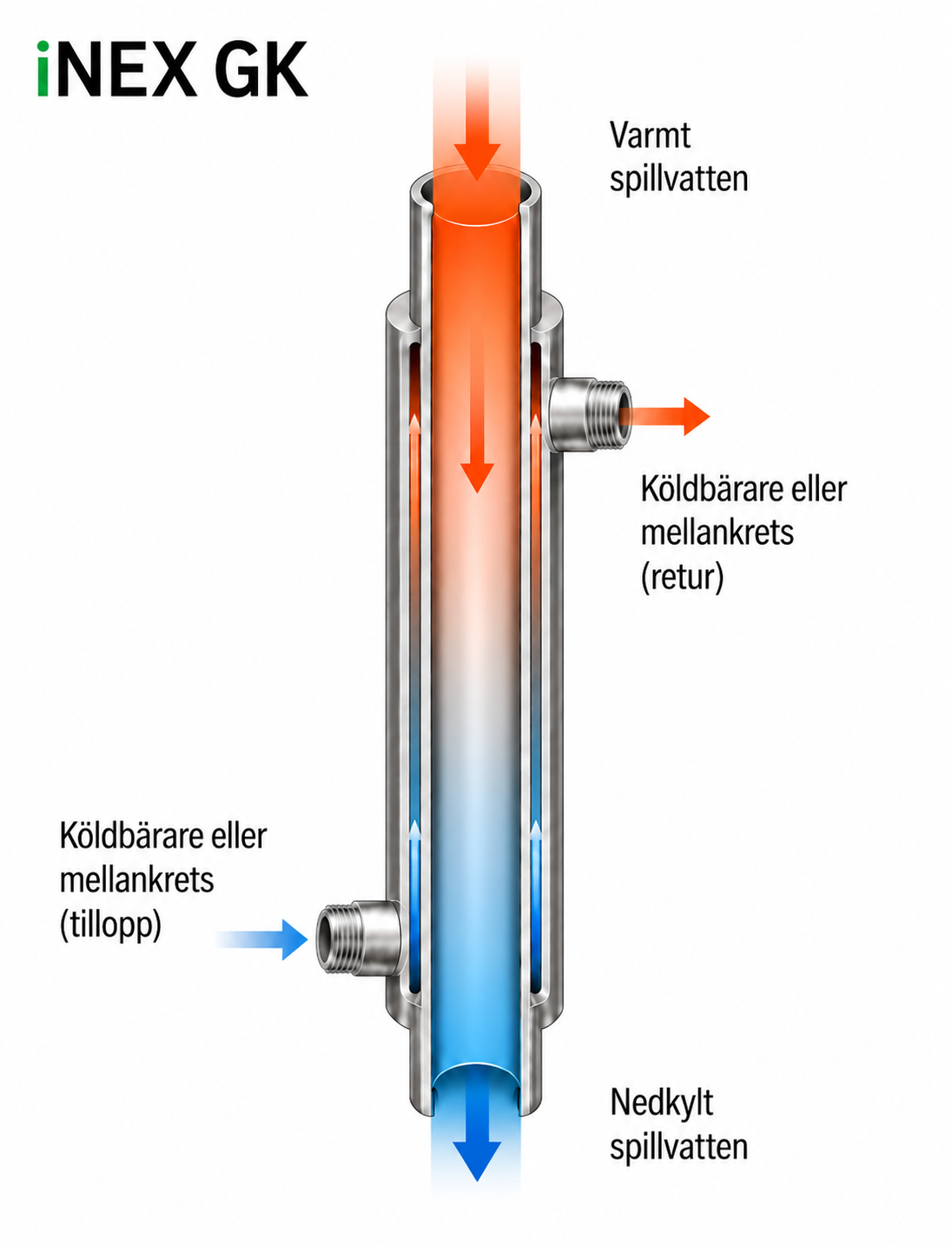

Principbild: spillvatten i centrum, köldbärare eller mellankrets runt växlaren.
Princip
Spillvattnet värmer köldbäraren — utan att systemen blandas.
iNEX GK består av ett innerrör för spillvatten och en mantel där köldbärare eller mellankrets passerar på utsidan. När varmt spillvatten rinner genom växlaren överförs värmen till den kallare kretsen innan spillvattnet går vidare i avloppet.
Lösningen passar perfekt i system med frånlufts- eller bergvärmepumpar, där den återvunna värmen kan nyttjas av värmepumpen.
- Passar värmepumpssystem med högre köldbärarflöden.
- Kan användas stående eller liggande beroende på avloppsdragning.
- Kan ingå i kombinerade system med fjärrvärme och värmepump.
- Kan även användas till semi-passiv förvärmning av tappvarmvatten via en mellankrets och cirkulationspump.
Teknisk uppbrytning
Från källarkorridor till principschema — utan textmassakern.

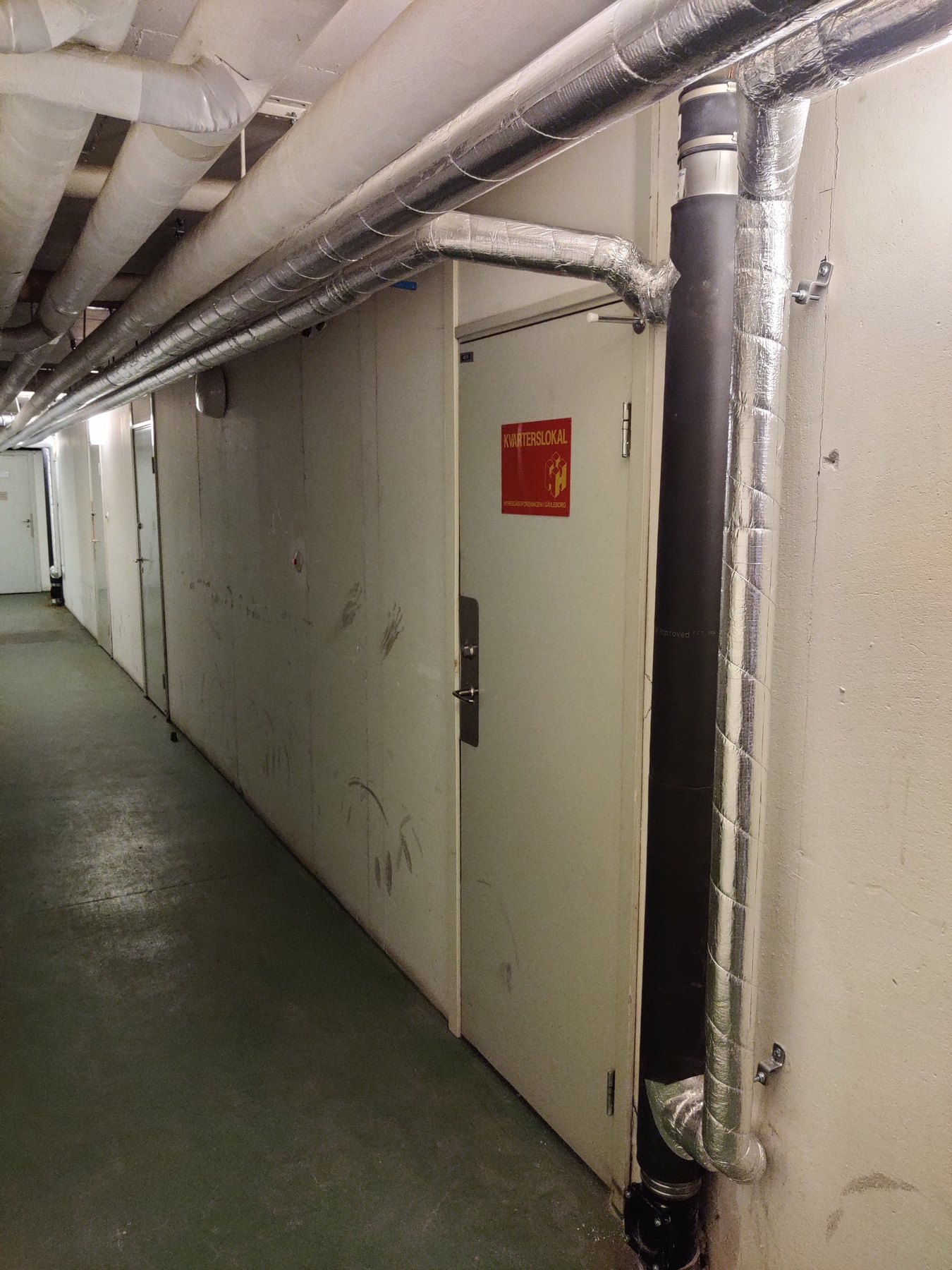

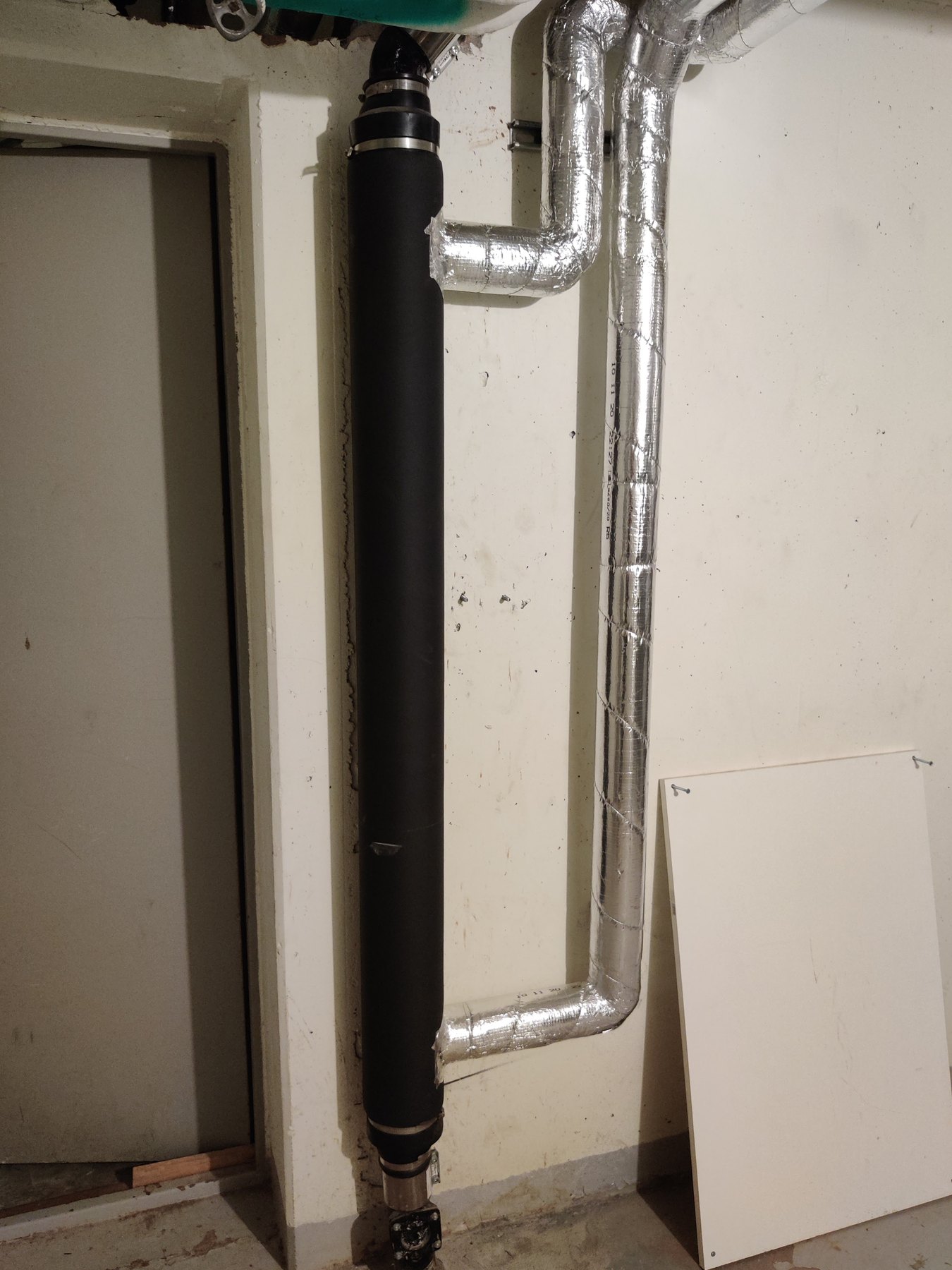

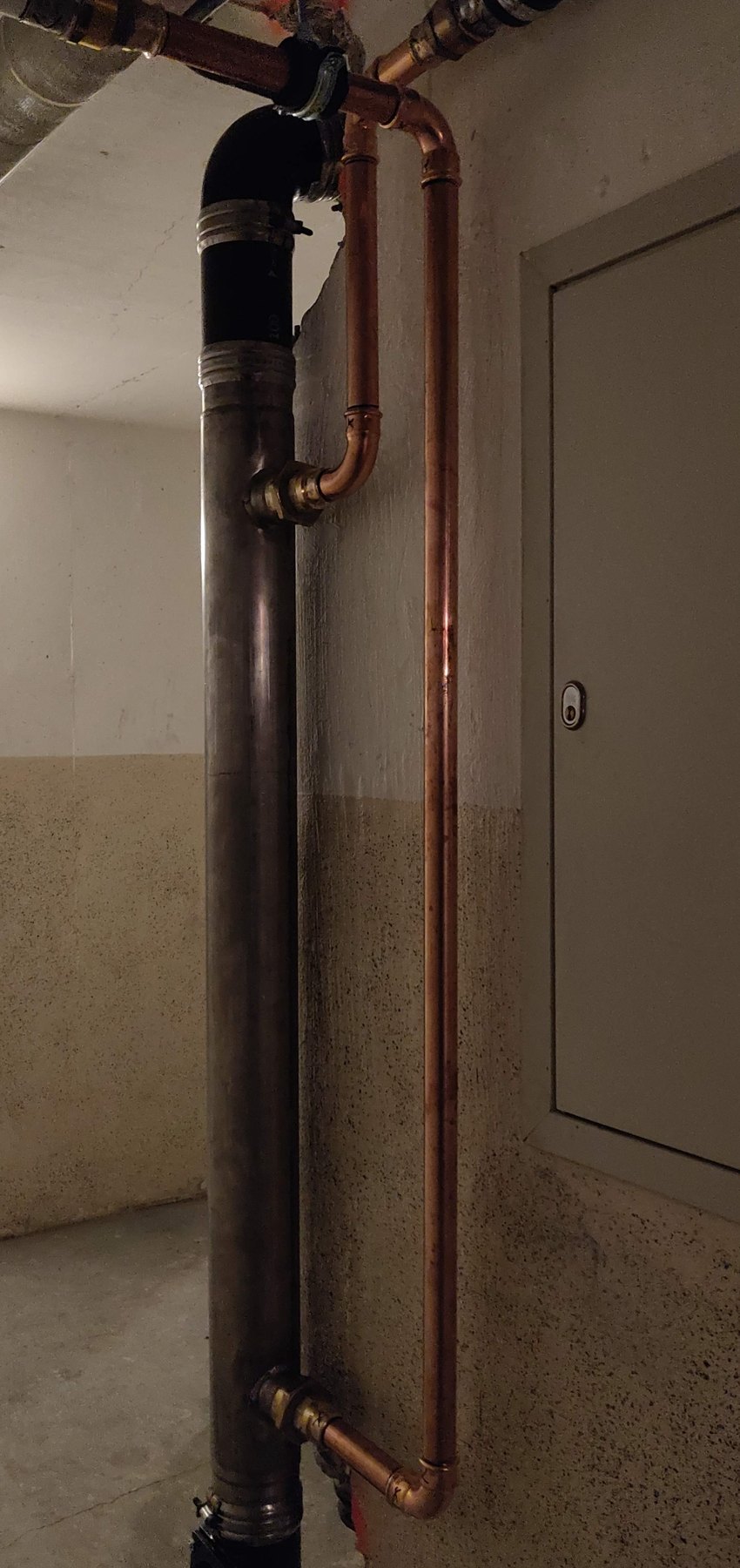

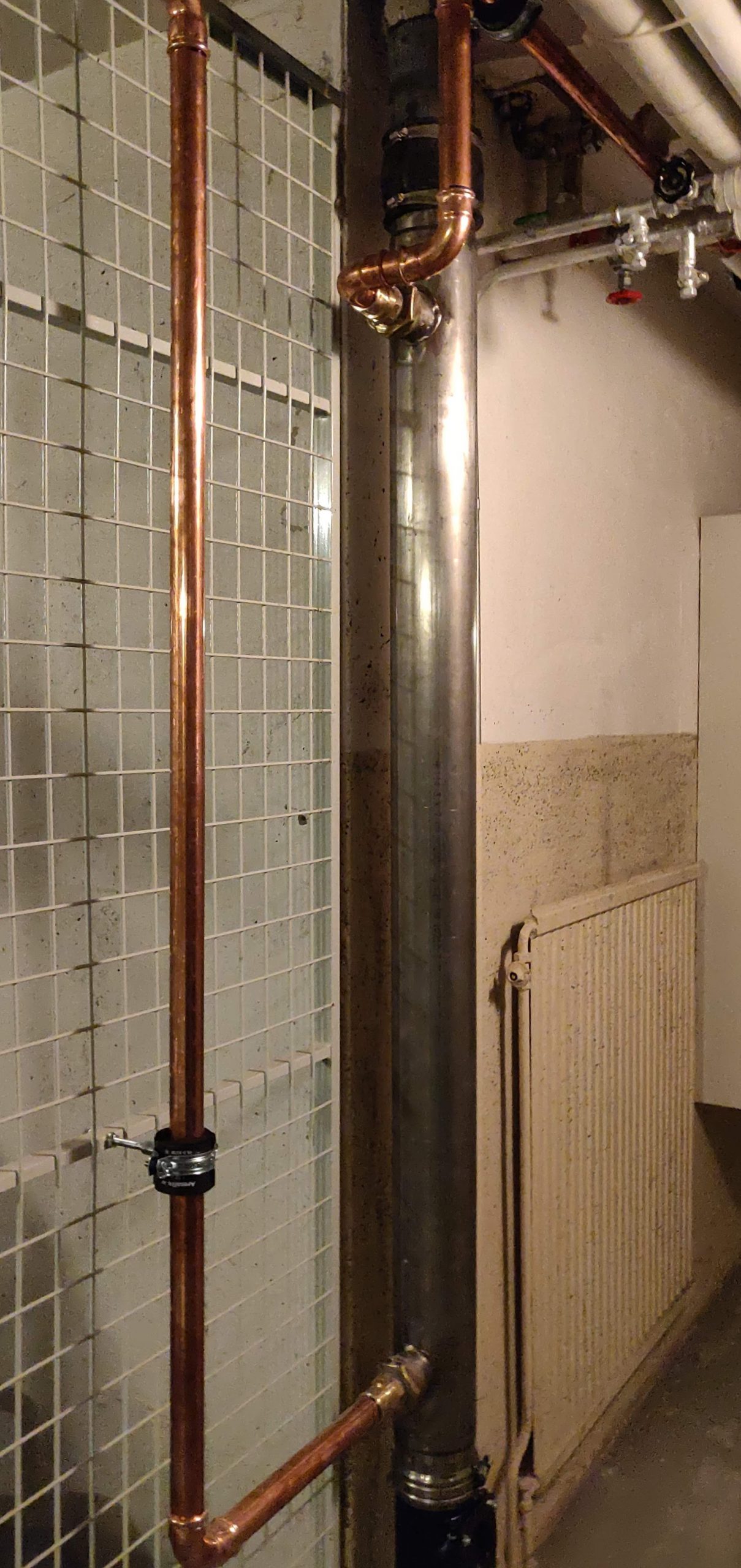

Stående utförande i stammar.
Längden på växlaren varierar från fall till fall och anges vid beställning. I stående stammar begränsas längden ofta av rensanordningar, bjälklag och montageutrymme.
Anslutningarna placeras som standard på samma sida, men kan roteras vid behov för enklare installation. Detta behöver i så fall framgå vid beställning.

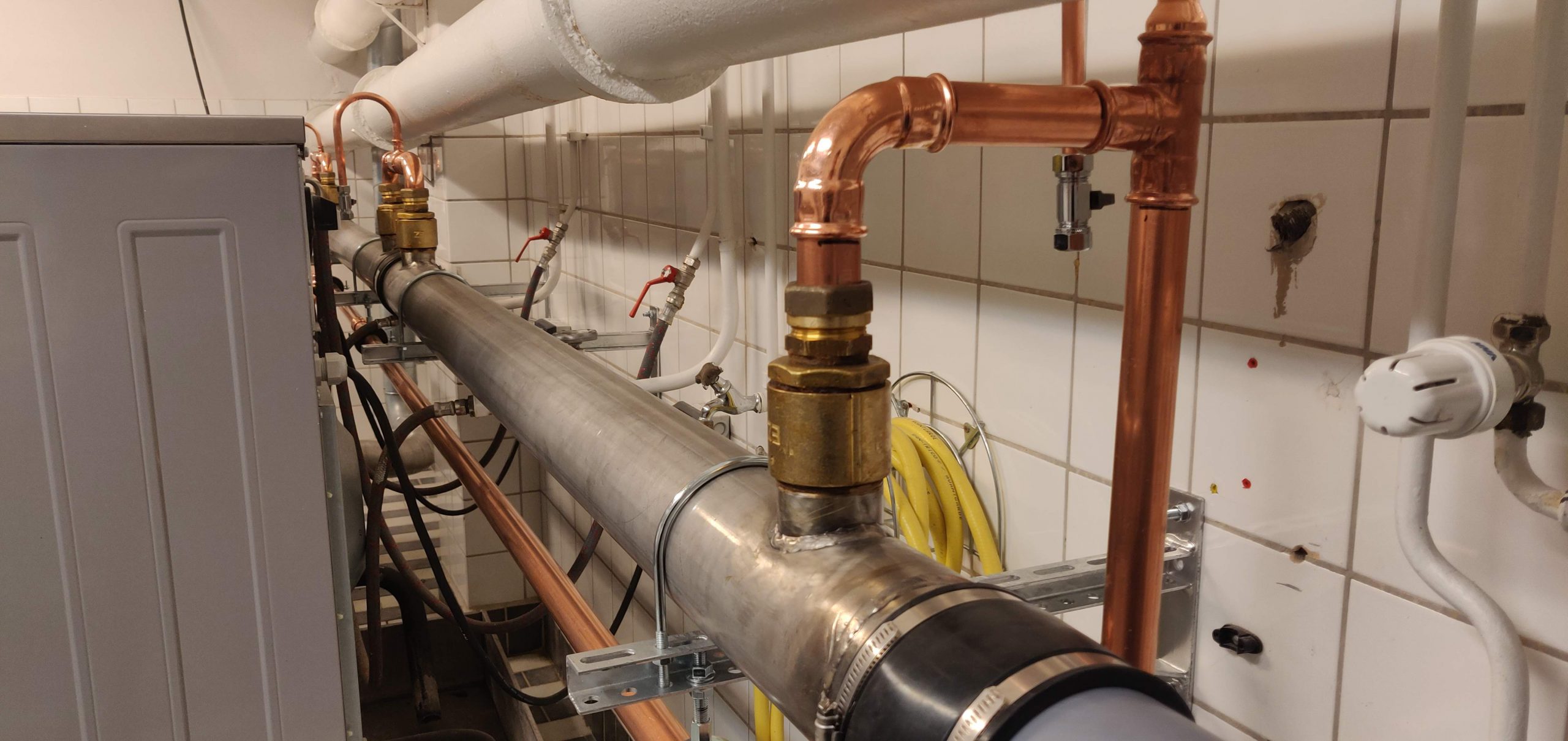

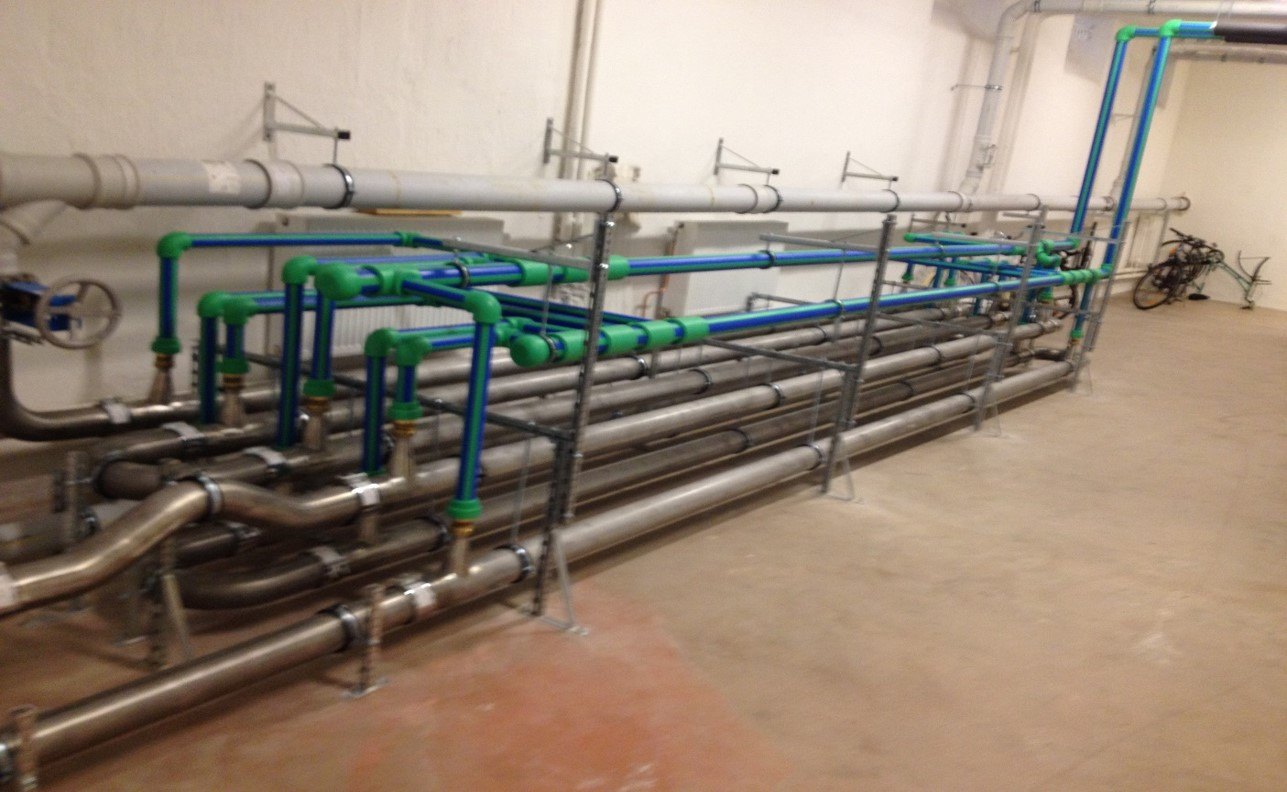

Liggande utförande när samlingsledning kan nyttjas.
Liggande GK kan användas där avloppsdragningen och utrymmet ger bättre montage i horisontellt läge. Befintlig samlingsledning kan med fördel behållas som bypass.
Den fysiska platsen styr ofta vilken växlarkonfiguration som blir bäst. Vid nyproduktion är det därför en fördel att ta fram lösningen tidigt i projektet, så att avlopps- och energisystem kan optimeras tillsammans.

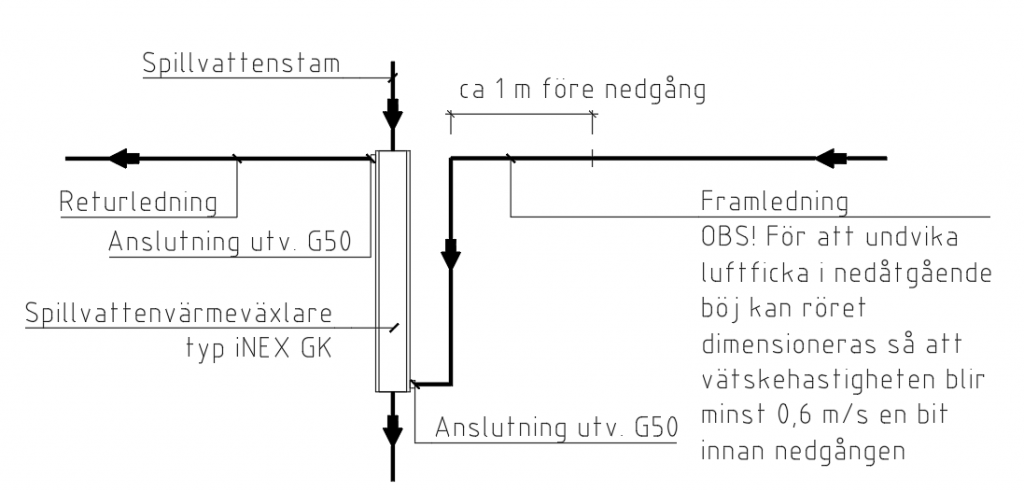

GK med mellankrets och separat värmeöverföring.
Med mellankrets kan flödet hållas konstant och kortvariga tappningar fångas upp bättre än i enklare passiva lösningar. Detta är särskilt intressant i system där värmen ska nyttjas av värmepump eller plattvärmeväxlare.

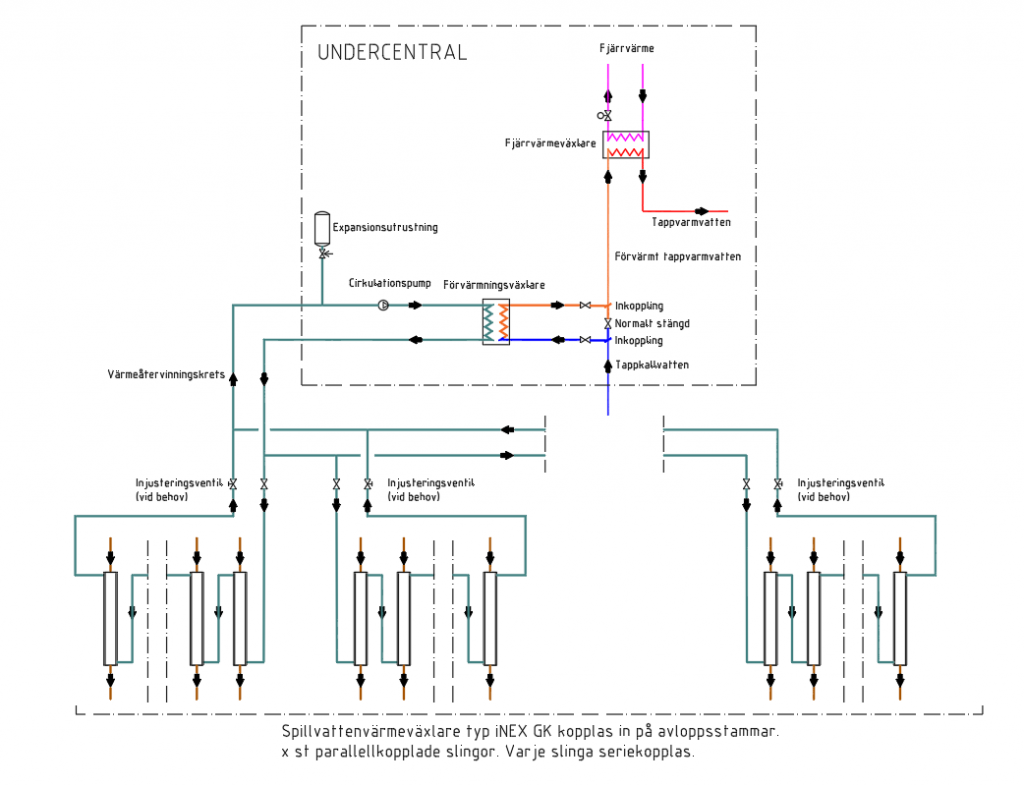

En eller flera seriekopplade slingor.
GK-system kan byggas med en seriekopplad slinga eller flera slingor beroende på antal växlare, flöde, tryckfall och tillgänglig värmeavsättning.

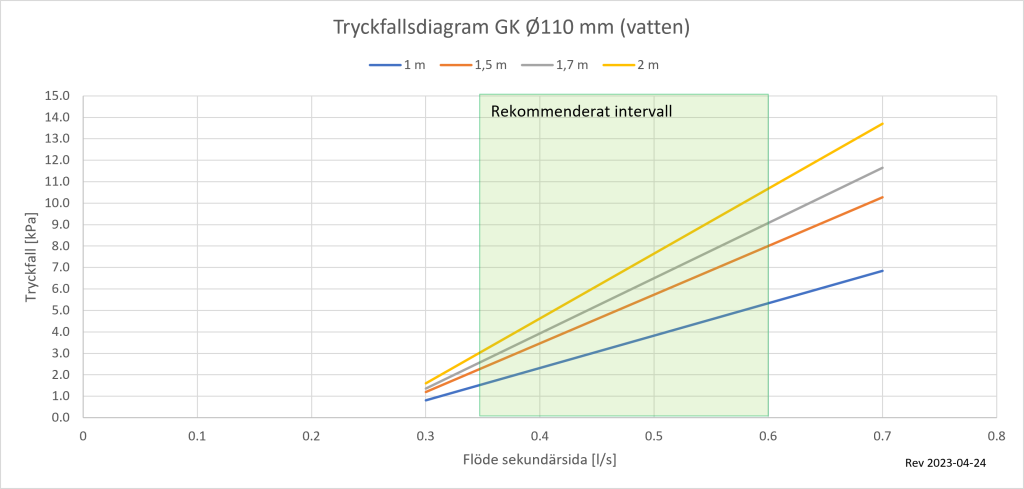

Tryckfall hanteras i dimensioneringen.
GK klarar högre flöden än Power‑Pipe, men tryckfall ska alltid bedömas mot vald längd, antal växlare och driftfall. Diagrammen används som underlag i projektering och systemval.
Kombinerade system
Värmepump när den lönar sig, fjärrvärme när den är bäst.

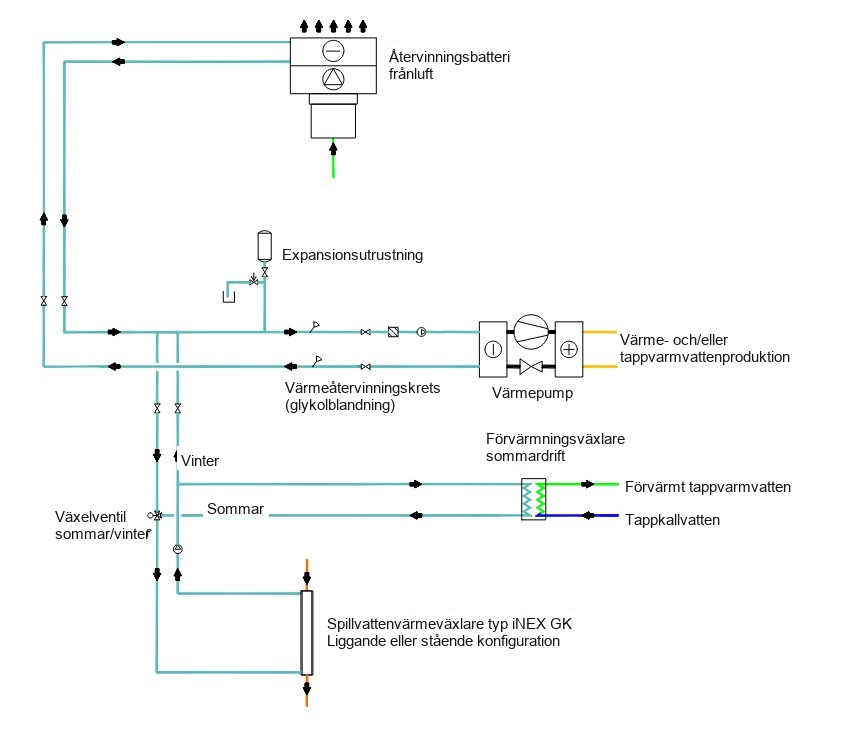

iNEX GK kan användas i kombinerade system där värmepumpen körs när den ger bäst ekonomi och fjärrvärmen tar över när den är mer lönsam. Med växelventil på köldbärarsidan kan återvinningen från avloppet ledas antingen till värmepumpen eller till en värmeväxlare som förvärmer tappvarmvatten.
- Möjliggör säsongsstyrning efter energipris och driftstrategi.
- Ger bättre nyttjande av spillvärmen i tekniskt mer avancerade fastigheter.
- Särskilt intressant i energiombyggnader och större bostadsprojekt.
Exempel på installationer

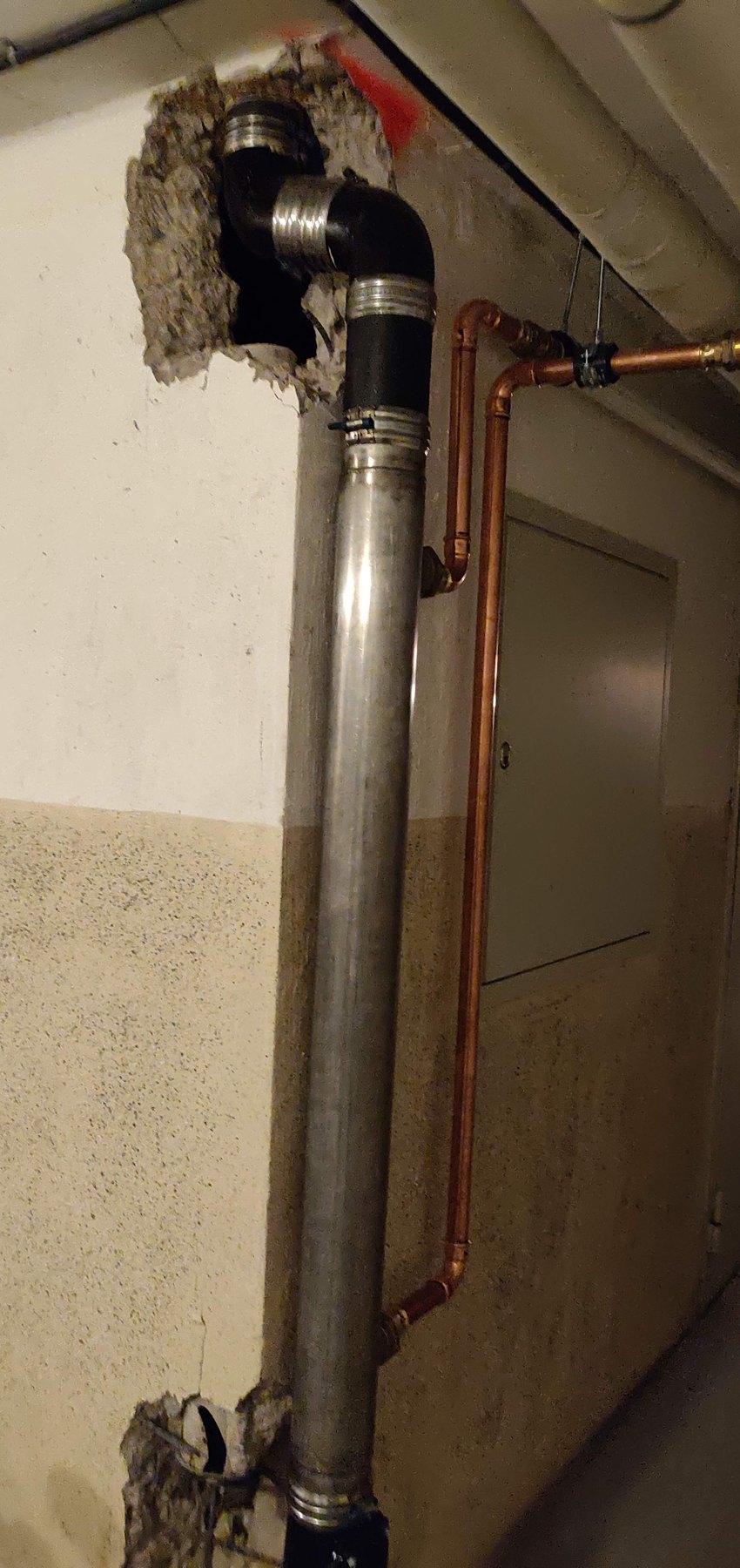

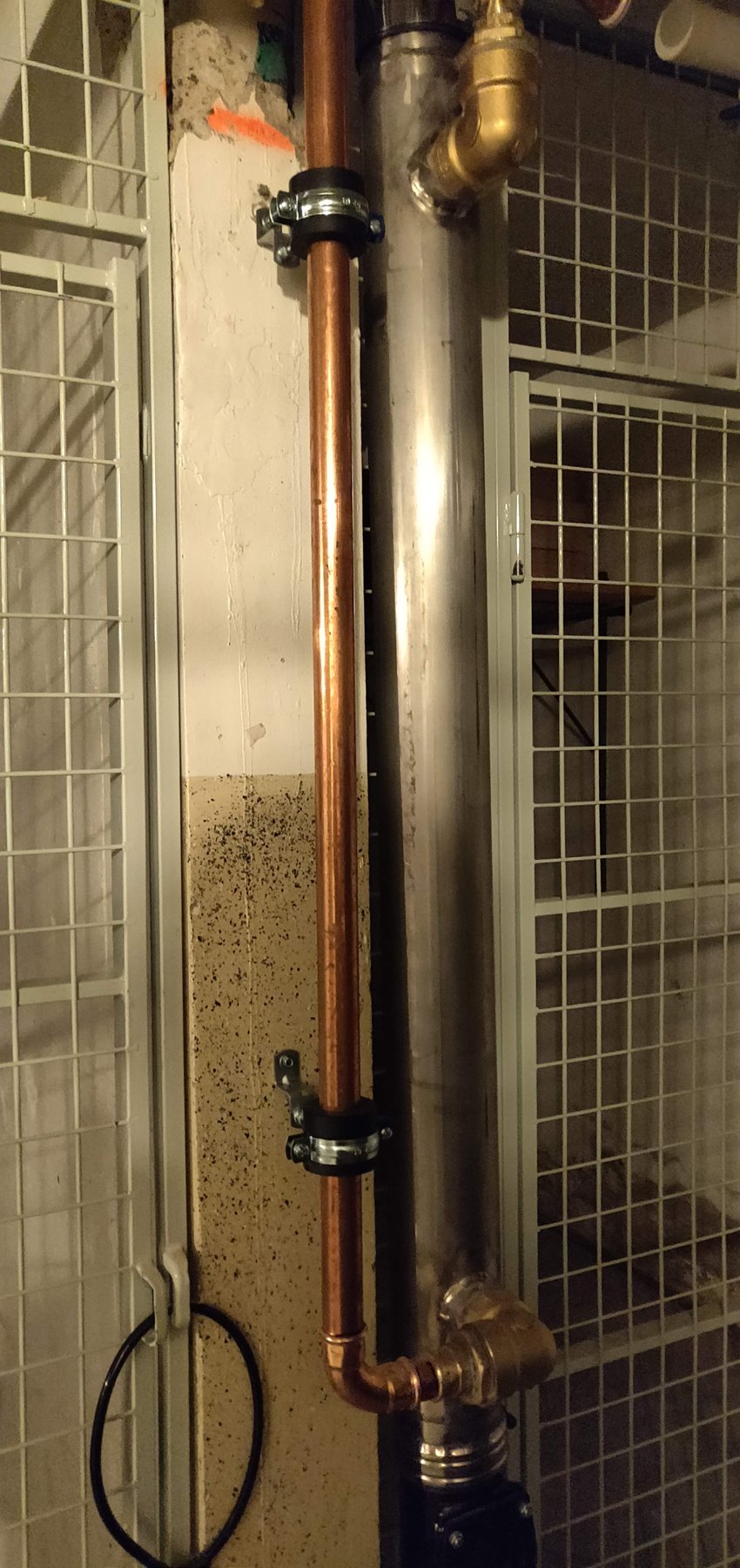

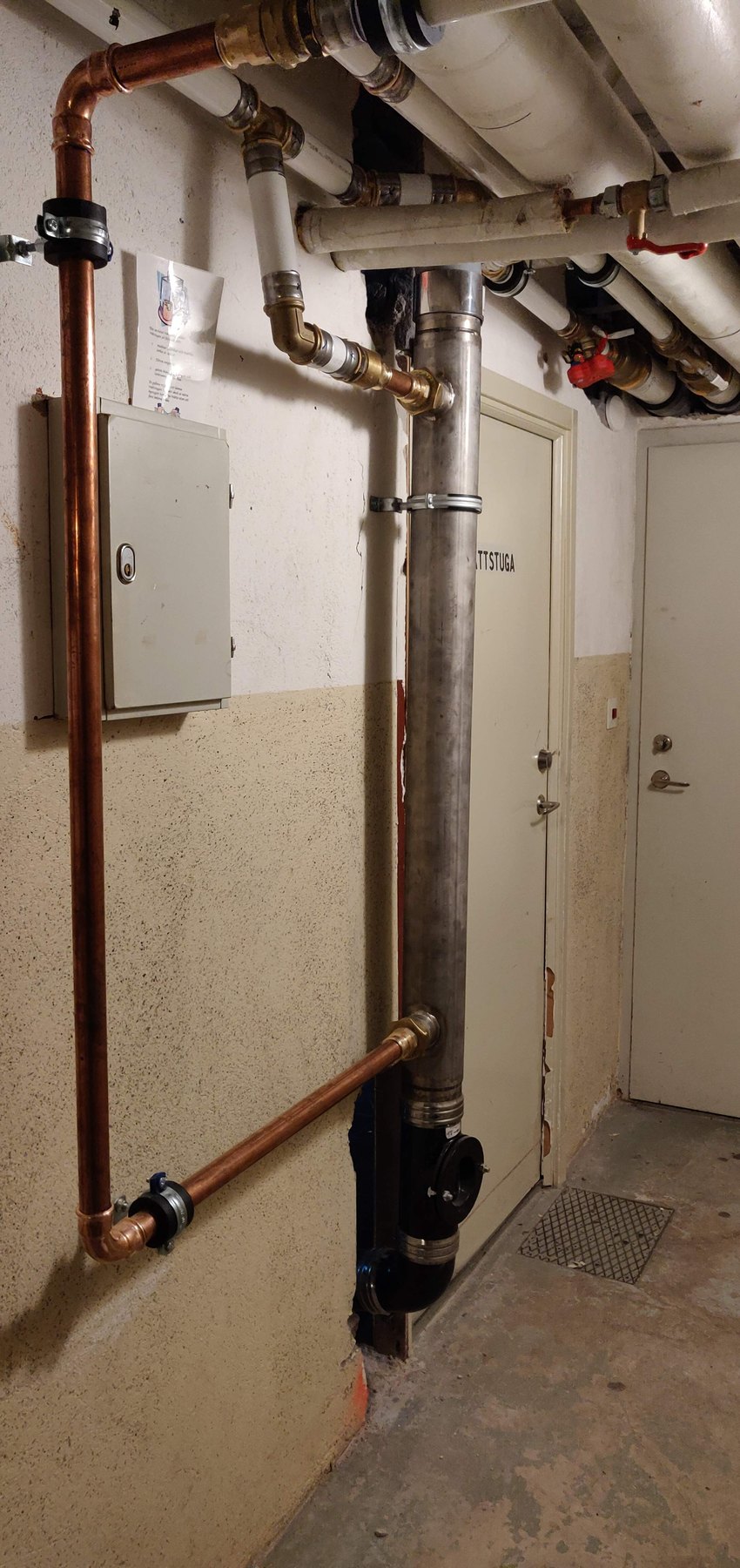

iNEX i verkligheten.
Nästa steg
Har ni värmepumpar eller planerar energiombyggnad?
iNEX kan hjälpa till att bedöma om GK, Power‑Pipe eller en kombinerad lösning ger bäst teknisk och ekonomisk effekt.
