Inkommande kallvatten kan i snitt lyftas ungefär tio grader före varmvattenberedning.
Passiv värmeåtervinning
Power‑Pipe® för passiv förvärmning av tappvarmvatten.
För fastigheter med fjärrvärme eller varmvattenberedare där ni vill minska energi- och effekttoppar utan att införa pumpar, filter eller komplex drift.
Snabbfakta
En enkel åtgärd för den varmvattenenergi som annars försvinner.
Vanligt utfall vid passiv förvärmning av tappvarmvatten.
Avloppet fortsätter med självfall och tappvattnet passerar växlaren passivt.
Robust konstruktion med mycket låg driftinsats.

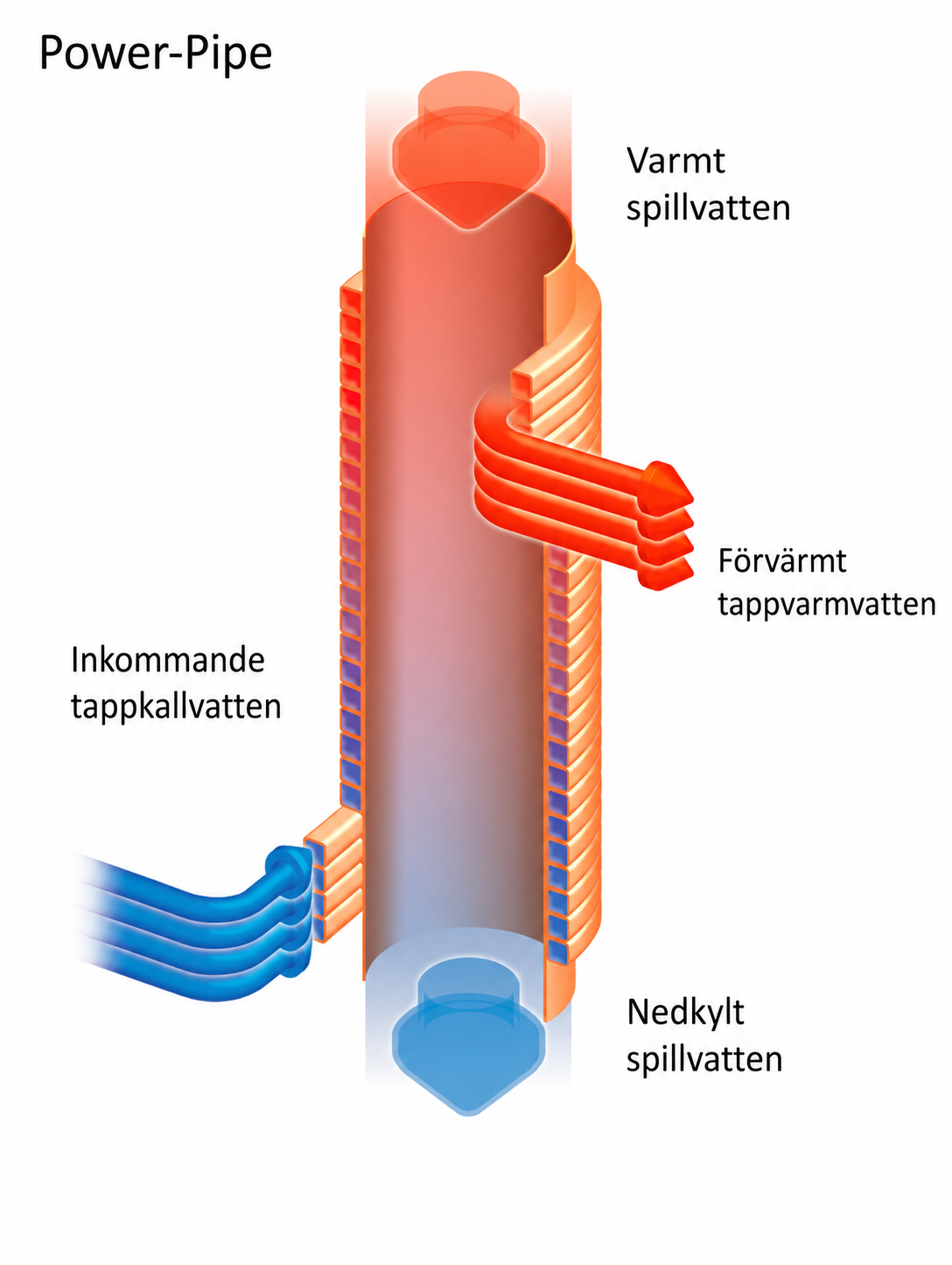

Principbild: spillvatten i centrum, tappvatten i spiral runt växlaren.
Princip
Spillvattnet värmer inkommande kallvatten — utan att systemen blandas.
Power‑Pipe® består av ett innerrör för spillvatten och spiralformade kopparrör på utsidan för tappvatten. När varmt spillvatten passerar växlaren överförs värmen till kallvattnet innan det går vidare till fjärrvärmeväxlare, värmepump eller varmvattenberedare.
Konstruktionen har dubbla materiallager mellan spillvatten och tappvatten och lämpar sig särskilt väl där man vill ha hög hygiensäkerhet, låg driftrisk och enkel installation.
- Passar både nybyggnation, stambyten och många befintliga källarinstallationer.

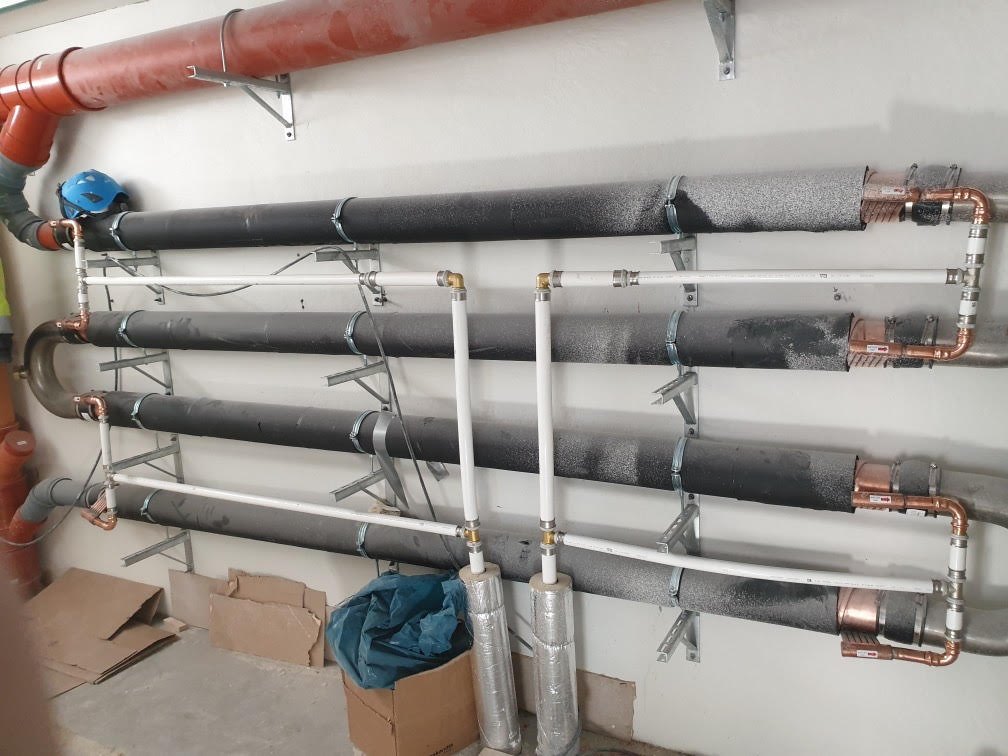

- Flera växlare kan parallellkopplas för större fastigheter.
- Kan minska både energianvändning och effekttoppar för varmvatten.
Montage och tekniska underlag
Samma produkt, olika montage beroende på plats och avloppsdragning.

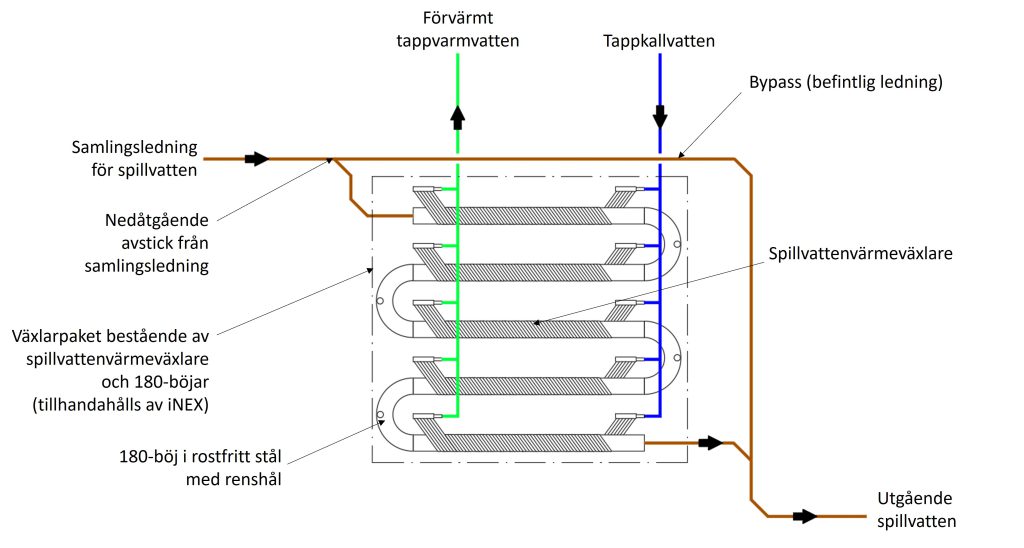

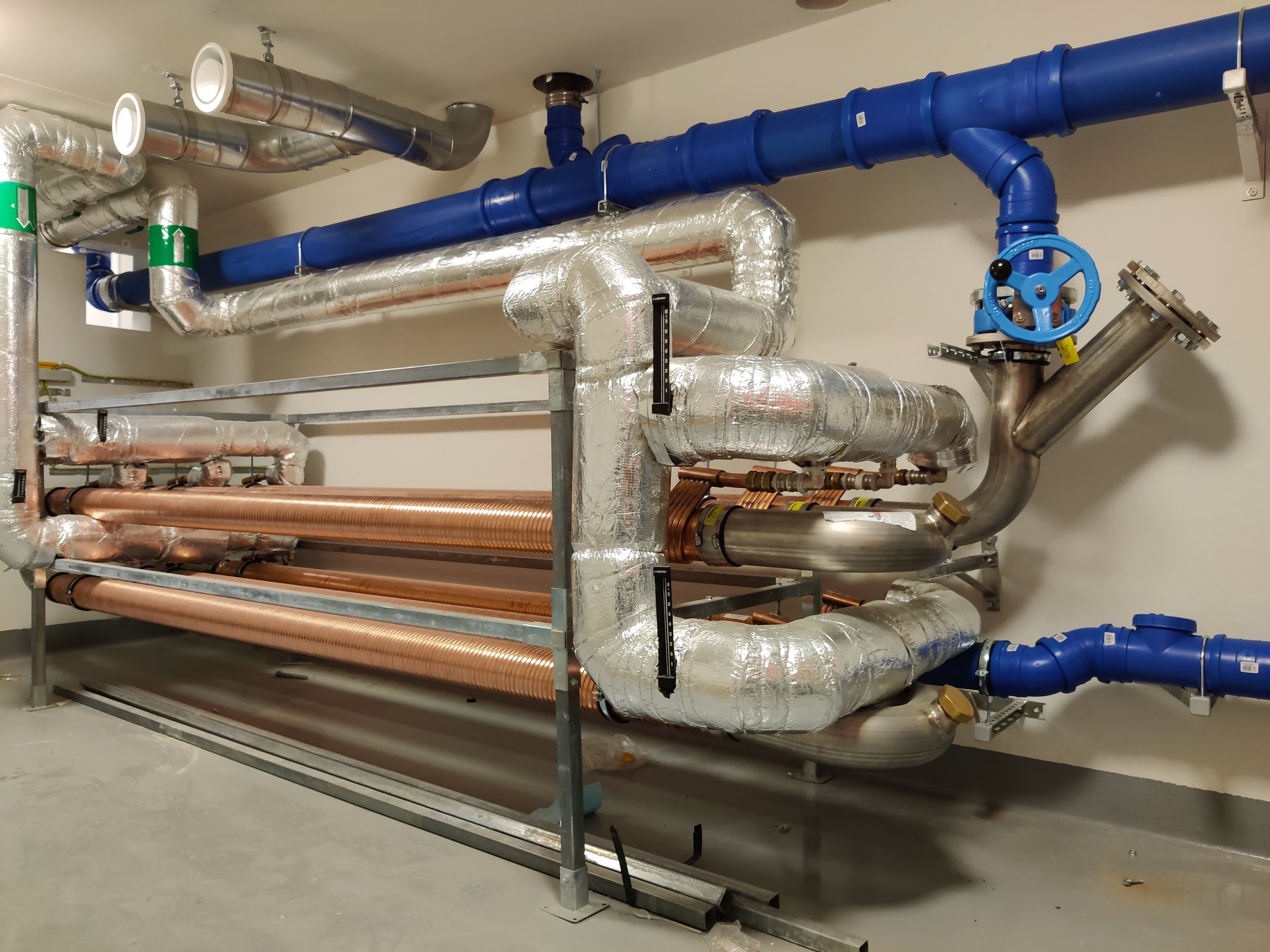

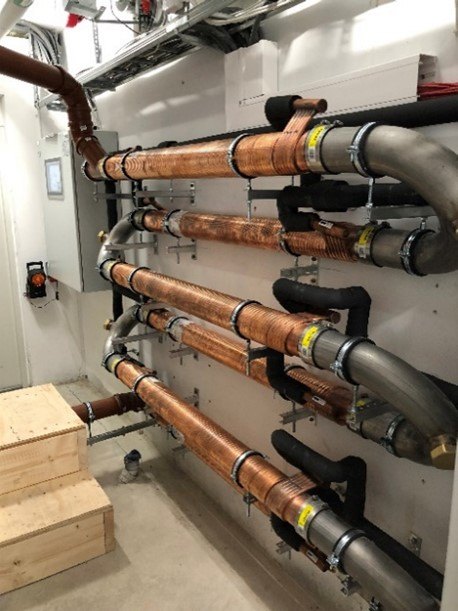

Växlarpaket i källare eller teknikrum.
Horisontella växlarpaket används ofta när avloppsledningarna är åtkomliga i källare eller teknikrum. För att minimera underhållet bör maximal höjdskillnad mellan värmeväxlare och spillvattenledning eftersträvas.
iNEX förordar ofta att befintlig samlingsledning behålls som bypass, så att avloppets funktion alltid kan säkerställas.
- Typiskt paket för ca 50–60 lägenheter: omkring 6 st växlare à 3 meter.

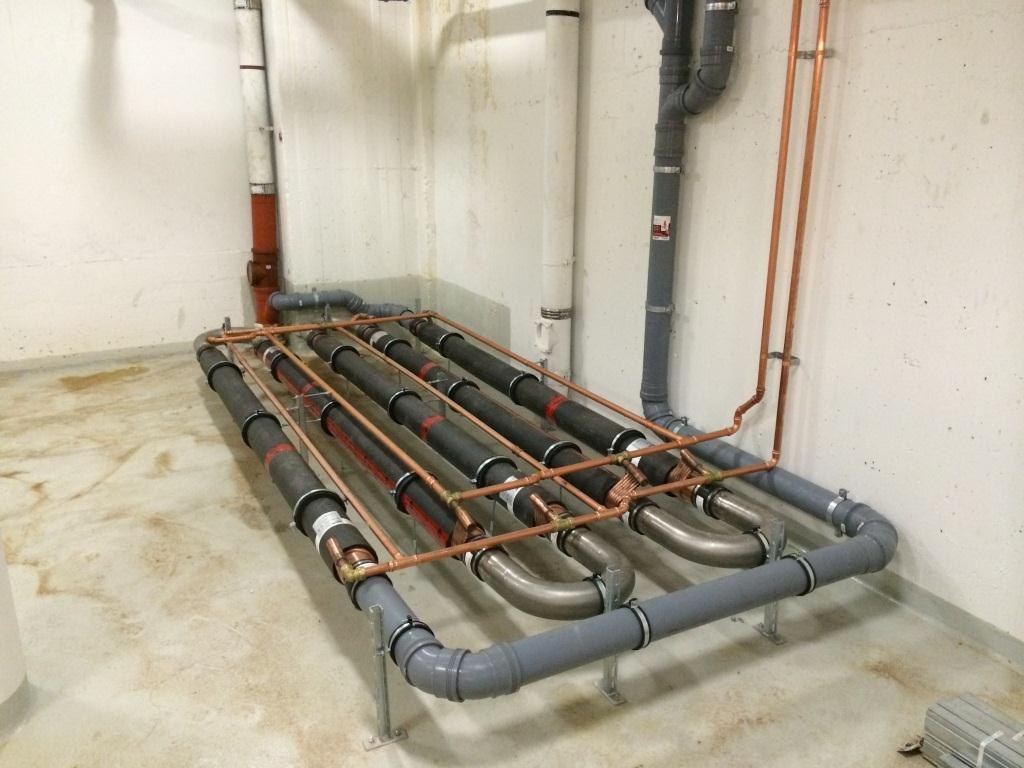

- Kan monteras på vägg, golv eller delas i två plan beroende på utrymme.

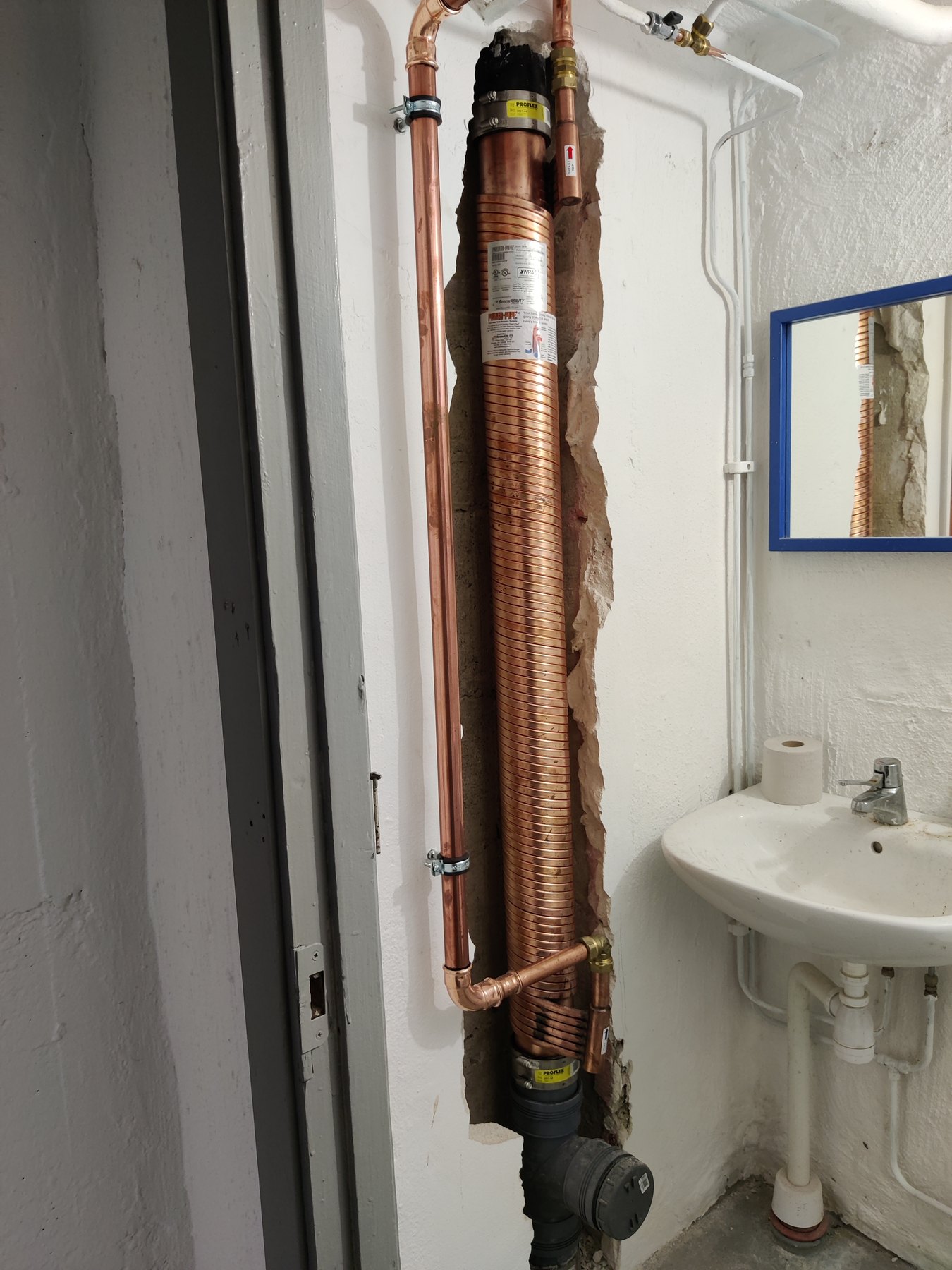

En växlare per nedkommande avloppsstam.

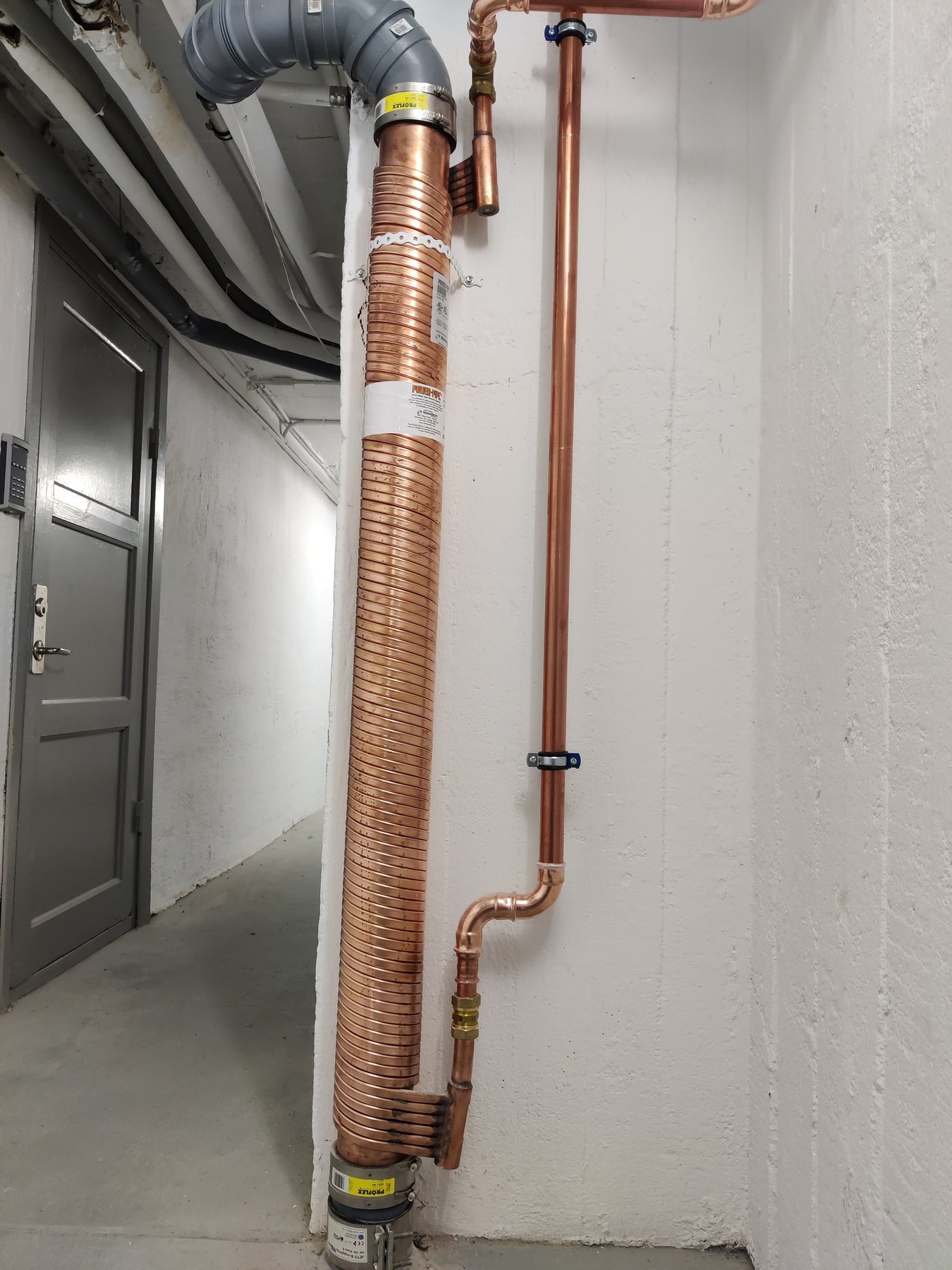

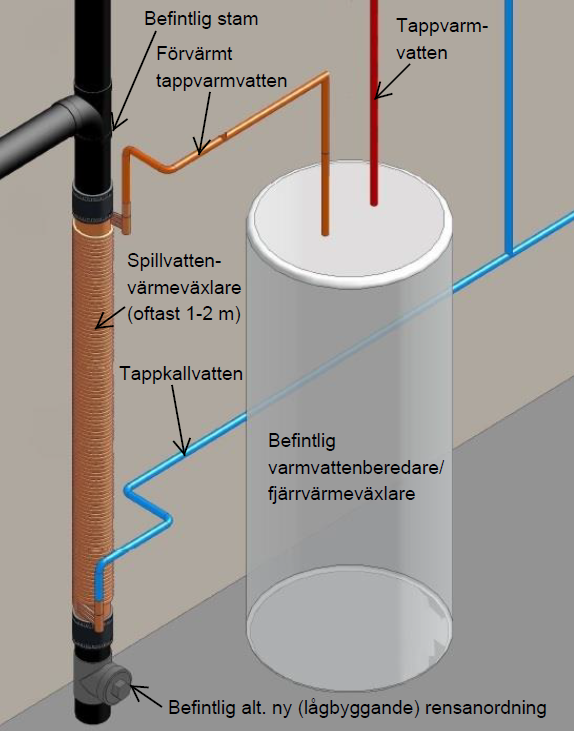

Vid vertikalt montage ersätter värmeväxlaren en del av den befintliga avloppsstammen. Detta är ofta aktuellt vid stambyten eller där stammarna är lätt åtkomliga.
Tilloppet, alltså kallvattnet, ansluts i botten av växlaren och det förvärmda vattnet tas ut i toppen.
- Lämpligt när stammen betjänar fler än cirka fyra lägenheter.

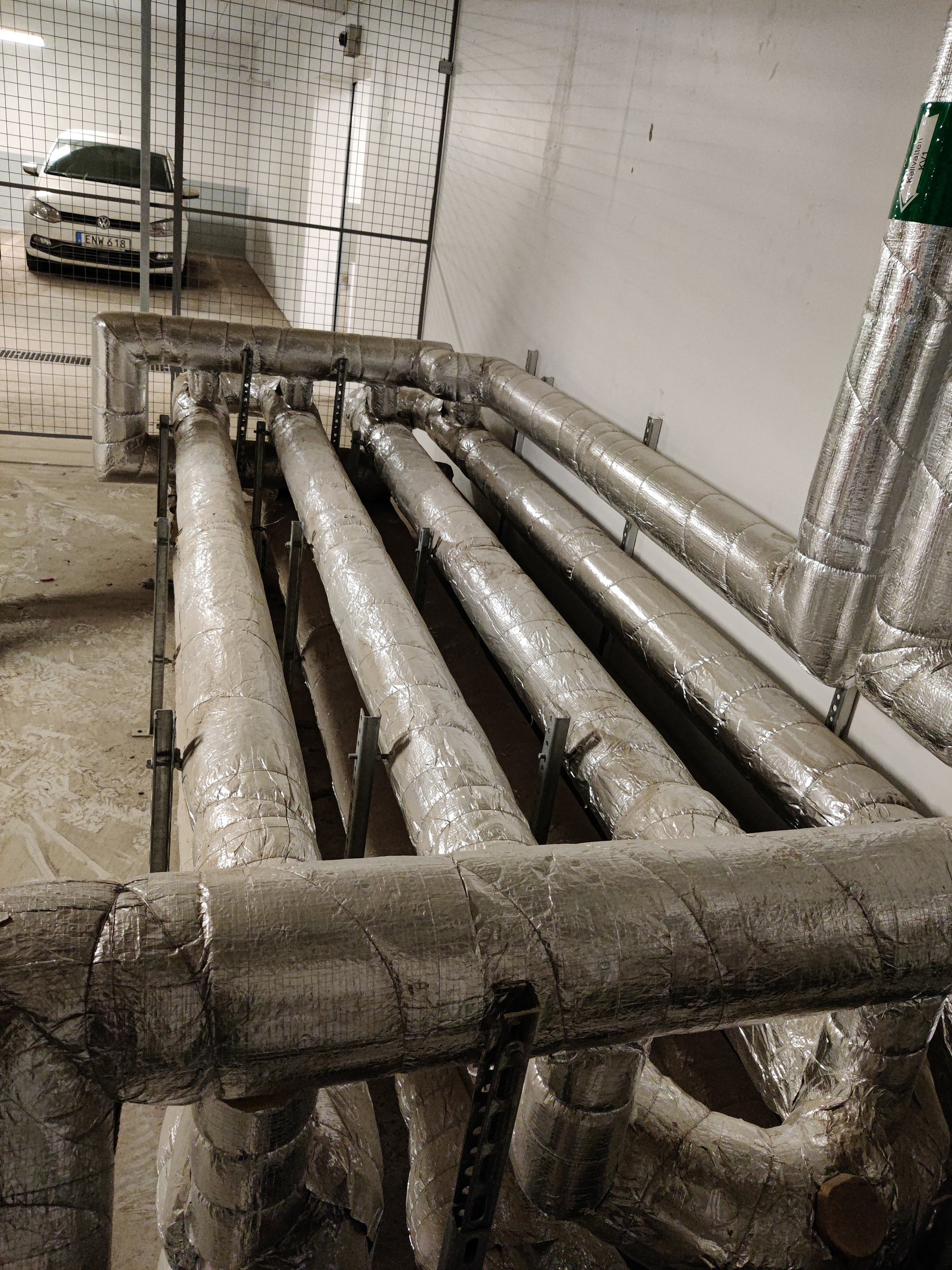

- Tappvattnet kan parallellkopplas eller seriekopplas beroende på fastighet.

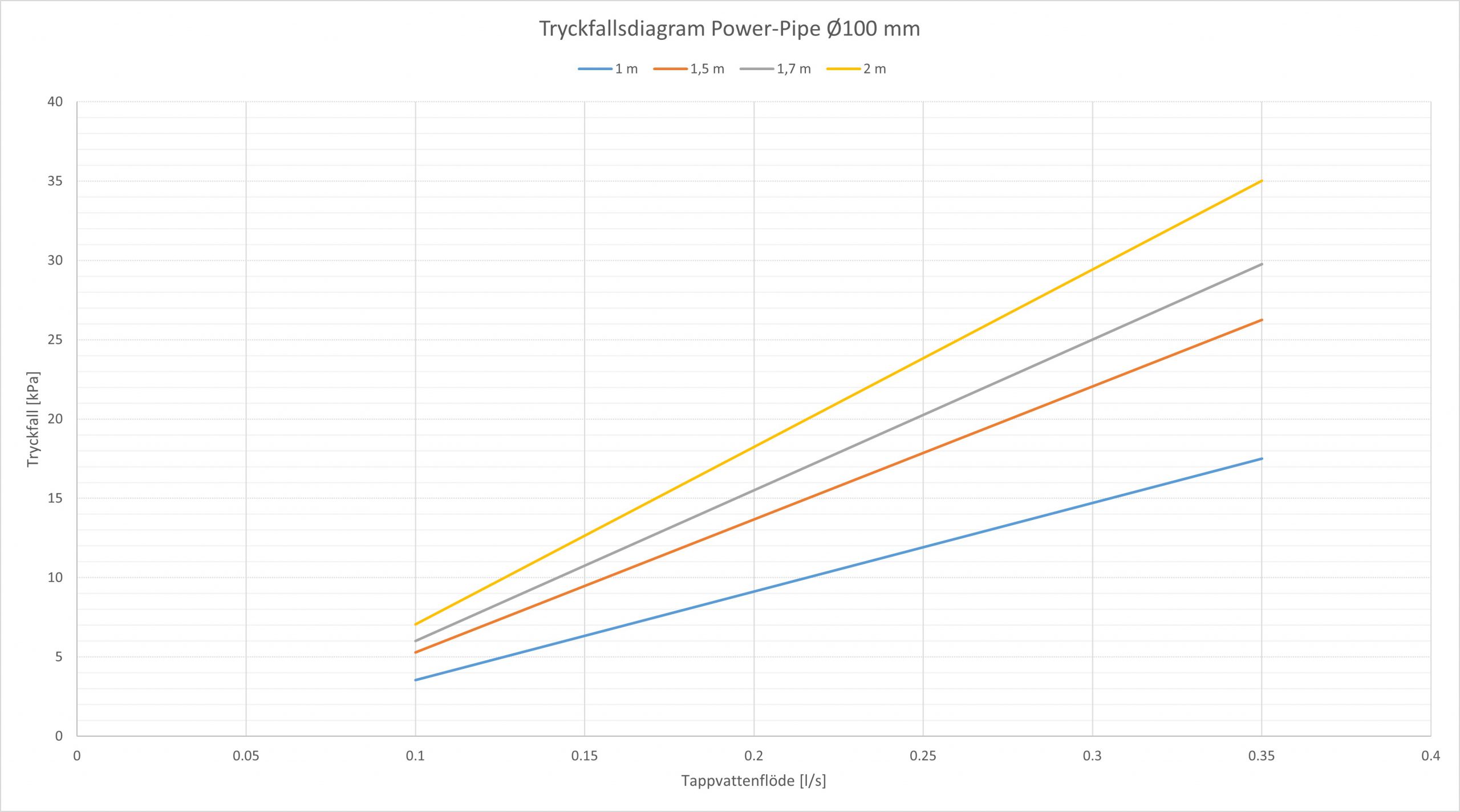

Dimensionering utan obehagliga tryckfallsöverraskningar.
Power‑Pipe® är patenterad för att flera lägenheter ska kunna anslutas utan märkbart tryckfall på tappvattnet. För större fastigheter dimensioneras flera växlare parallellt.
Tryckfall och antal växlare bedöms tillsammans med varmvattenbehov, flöden och tillgängligt utrymme.
Bäst ekonomi där installationen kan göras enkelt.
Avkastningen beror mycket på hur enkelt växlarna kan anpassas till befintligt system. I många äldre fastigheter är avloppet relativt lättåtkomligt och installationen blir enkel, men det finns också undantag där montage blir dyrare än nyttan motiverar.
Därför börjar ett bra projekt med en teknisk bedömning av avloppsdragning, varmvattenproduktion och fysisk plats.
- Kontrollera åtkomst till samlingsledning eller stammar.
- Säkerställ att avloppet fortsatt kan rinna med självfall och se över behovet av bypassledning vid liggande montage.
- Dimensionera mot både spillvattenflöde och tappvarmvattenbehov.

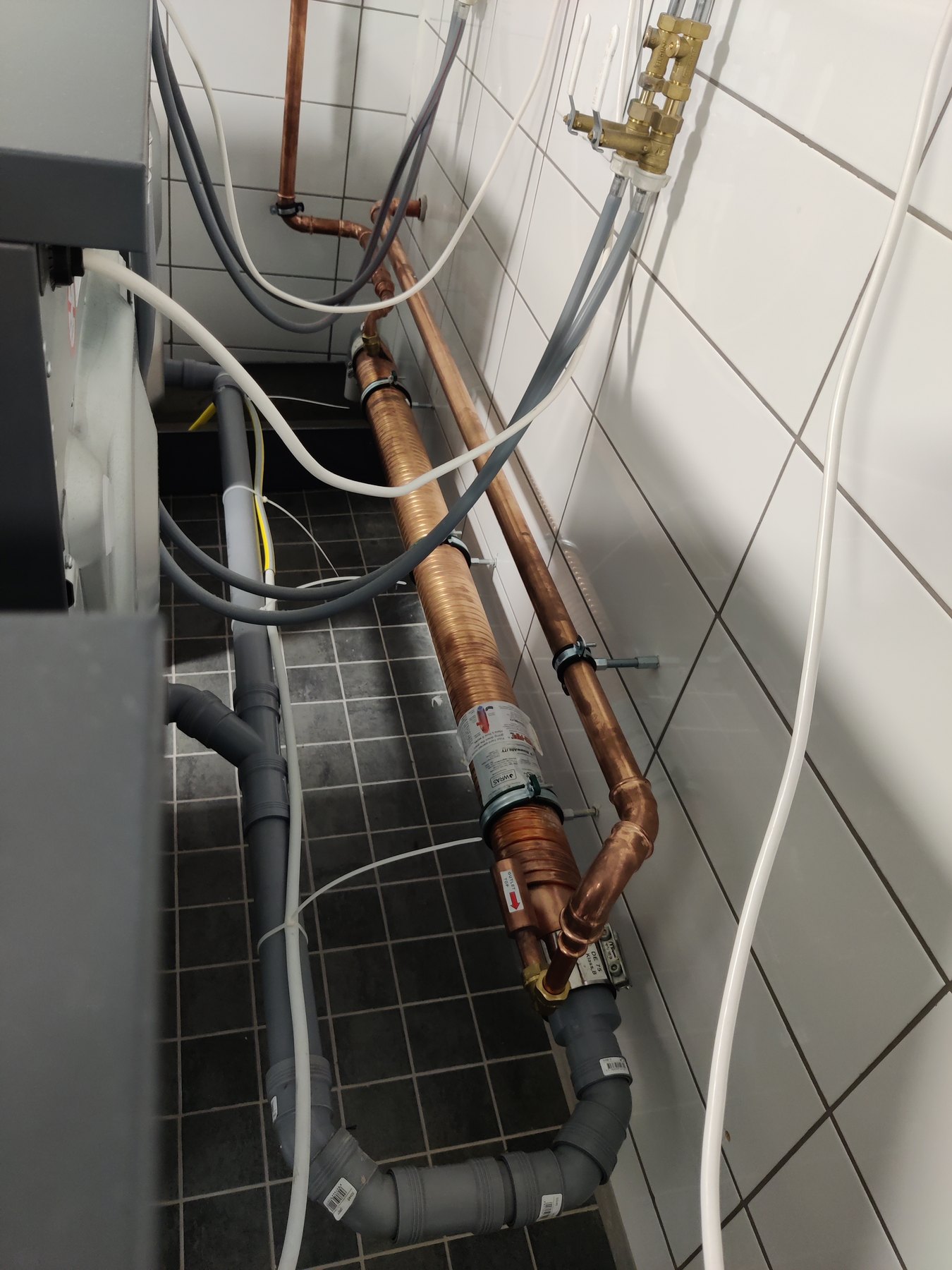

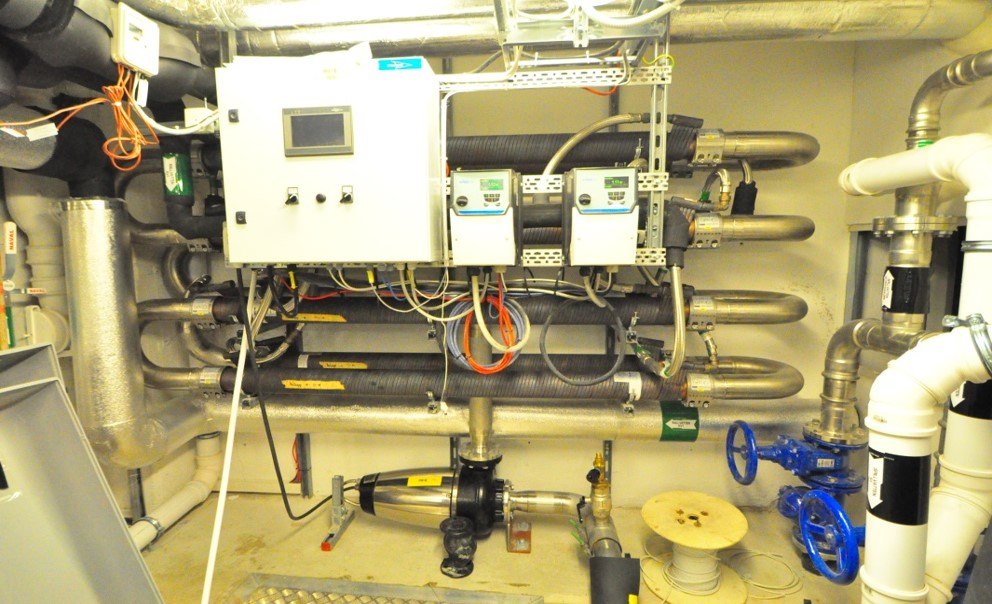

Exempel på installationer
Power‑Pipe i verkligheten.
Nästa steg
Vill ni veta om Power‑Pipe passar er fastighet?
Skicka gärna fastighetstyp, antal lägenheter/rum och en enkel bild eller ritning på avloppsdragningen, så kan iNEX göra en första bedömning.
